17.1 Meine erste GUI

Zum Erzeugen grafischer Benutzeroberflächen verwenden wir einen GUI-Builder. GUI-Builder sind Programme, die den Entwurf grafischer Benutzeroberflächen dadurch erleichtern, dass sie es dem Entwickler ermöglichen, grafische Komponenten mit Hilfe der Maus auf einem Fenster zu platzieren und zu formatieren. Den entsprechenden Quellcode erstellt dabei der GUI-Builder.

Dennoch ist es wichtig den automatisch generierten Quellcode zu verstehen, um ihn gegebenenfalls anpassen beziehungsweise ergänzen zu können. Im diesem Abschnitt werden daher anhand eines Beispiels nicht nur die Klassen vorgestellt, die zur Erzeugung wichtiger grafischer Komponenten benötigt werden, sondern auch der hierfür notwendige Quellcode erläutert. Die Handhabung des GUI-Builders besprechen wir im Unterricht.

Beispiel

Zunächst werden wir uns mit Hilfe einer Java-Anwendung, die keinerlei fachliche Logik enthält, ansehen, aus welchen Bestandteilen eine grafische Benutzeroberfläche bestehen kann und wie eine entsprechende GUI-Klasse aufgebaut ist.

img/Abb_17_1_FensterMeineErsteGUI.jpg — Abb. 17-1: Klasse `FensterMeineErsteGUI` (GUI)

Fenster: `JFrame`

Java stellt im Packet javax.swing einige Klassen zur Verfügung, die für die Erstellung einer grafischen Benutzeroberfläche benötigt werden. Die Klasse JFrame dient dabei als Grundlage, um für eine Java-Anwendung ein Fenster zu erzeugen.

Für unser Fenster erstellen wir eine neue Unterklasse von JFrame. Hier können wir dann festlegen, wie unser Fenster aussehen soll und welche Funktionalitäten es besitzen soll.

img/Abb_17_2_JFrame.gif — Abb. 17-2: Unterklasse von JFrame

Quellcode

JAVA

1
2
3
4
5
6
7
8
9
10
11
12
13

package gui;

import javax.swing.JFrame;

public class FensterMeineErsteGUI extends JFrame {

    public FensterMeineErsteGUI() {
        setTitle("Meine erste GUI");
        setDefaultCloseOperation(JFrame.EXIT_ON_CLOSE);
        setBounds(100, 150, 329, 169);
    }

}

Abb. 17-3: Die Klasse FensterMeineErsteGUI ist eine Unterklasse der Klasse JFrame

Erläuterungen

Zeile 8	Dem Fenster wird ein Text zugewiesen, der in der Titelleiste erscheinen soll.
Zeile 9	Wird das Fenster geschlossen, dann wird die gesamte Java-Anwendung beendet.
Zeile 10	Die Methode `setBounds(x: int, y: int, width: int, height: int)` legt Position und Größe des Fensters fest. Die ersten beiden `int`-Werte legen die x- bzw. die y-Koordinate eines Bildschirmpunktes fest, an dem sich die linke obere Ecke des Fensters befinden soll. Der Ursprung dieses Koordinatensystems liegt dabei in der linken oberen Bildschirmecke. Im Bespiel befindet sich die linke obere Ecke des Fensters ausgehend von der linken oberen Bildschirmecke um 100 Pixel nach rechts (x-Koordinate) und 150 Pixel nach unten (y-Koordinate) verschoben. Der dritte `int`-Wert, der der `setBounds`-Methode übergeben wird, legt die Breite des Fensters fest und der vierte die Höhe.

Content Pane: `JPanel`

Die Content Pane ist eine Art Platte, die alle grafischen Komponenten, die in unserem Fenster zu sehen sein sollen, aufnimmt. Als Content Pane dient üblicherweise ein Objekt der Klasse JPanel.

Unsere von der Klasse JFrame abgeleitete Unterklasse FensterMeineErsteGUI besteht bisher lediglich aus einem Fensterrahmen. Wir müssen daher zunächst eine Art Fensterscheibe, die sogenannte Content Pane, einsetzen, auf der wir dann später weitere grafische Komponenten platzieren können. Hierfür verwendenen wir ein Objekt Klasse JPanel.

img/Abb_17_4_ContentPane.jpg — Abb. 17-4: Ein `JPanel`-Objekt dient als Content Pane

Quellcode-Ausschnitt

JAVA

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22

package gui;

import javax.swing.JFrame;
import javax.swing.JPanel;
import javax.swing.border.EmptyBorder;

public class FensterMeineErsteGUI extends JFrame {

    private JPanel contentPane;

    public FensterMeineErsteGUI() {
        setTitle("Meine erste GUI");
        setDefaultCloseOperation(JFrame.EXIT_ON_CLOSE);
        setBounds(100, 150, 329, 169);

        contentPane = new JPanel();
        contentPane.setBorder(new EmptyBorder(5, 5, 5, 5));
        setContentPane(contentPane);
        contentPane.setLayout(null);
    }

}

Abb. 17-5: Die Klasse FensterMeineErsteGUI ist eine Unterklasse der Klasse JFrame

Erläuterungen

Zeile 9	Unter der Bezeichnung `contentPane` wird ein Attribut vom Typ `JPanel` deklariert.
Zeile 16	Dem Attribut `contentPane` wird ein neues Objekt der Klasse `JPanel` zugewiesen.
Zeile 17	Es wird festgelegt, wie der Rand des `JPanel`-Objekts `contentPane` aussehen soll.
Zeile 18	Das `JPanel`-Objekt `contentPane` dient als Content Pane.
Zeile 19	Die `contentPane` soll keinen LayoutManager verwenden. Das bedeutet, dass grafische Komponenten, die der `contentPane` hinzugefügt werden, dort frei positioniert werden können.

Ein- bzw. Ausgabefeld: `JTextField`

Als Eingabefeld verwenden wir ein Objekt der Klasse JTextField.

In unserem Beispiel kann der Benutzer in das Eingabefeld einen Text eintragen. Dieser soll dann in der Titelleiste des Fensters erscheinen und dort den bisherigen Fenstertitel ersetzen. Hierfür benötigen wir jedoch noch die entsprechende Befehlsschaltfläche Ändern.

img/Abb_17_6_JTextField.jpg — Abb. 17-6: Ein `JTextField`-Objekt dient als Eingabefeld.

Quellcode-Ausschnitt

JAVA

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30

package gui;

import javax.swing.JFrame;
import javax.swing.JPanel;
import javax.swing.border.EmptyBorder;
import javax.swing.JTextField;
import java.awt.Font;

public class FensterMeineErsteGUI extends JFrame {

    private JPanel contentPane;
    private JTextField tfNeuerTitel;

    public FensterMeineErsteGUI() {
        setTitle("Meine erste GUI");
        setDefaultCloseOperation(JFrame.EXIT_ON_CLOSE);
        setBounds(100, 150, 329, 169);

        contentPane = new JPanel();
        contentPane.setBorder(new EmptyBorder(5, 5, 5, 5));
        setContentPane(contentPane);
        contentPane.setLayout(null);

        tfNeuerTitel = new JTextField();
        tfNeuerTitel.setFont(new Font("Tahoma", Font.PLAIN, 12));
        tfNeuerTitel.setBounds(20, 46, 190, 20);
        contentPane.add(tfNeuerTitel);
    }

}

Abb. 17-7: Die Klasse FensterMeineErsteGUI

Erläuterungen

Zeile 13	Unter der Bezeichnung `tfNeuerTitel` wird ein Attribut vom Typ `JTextField` deklariert.
Zeile 25	Dem Attribut `tfNeuerTitel` wird ein neues Objekt der Klasse `JTextField` zugewiesen.
Zeile 26	Der in `tfNeuerTitel` angezeigte Text wird in der Schriftart Tahoma, mit dem Schriftstil Font.PLAIN² und der Schriftgröße 12 formatiert.
Zeile 27	Position und Größe von `tfNeuerTitel` werden festgelegt. Die linke obere Ecke von `tfNeuerTitel` hat die Koordinaten (20, 46). Seine Breite beträgt 190 und seine Höhe 20.
Zeile 28	`tfNeuerTitel` wird der `contentPane` hinzugefügt.

Beschriftung grafischer Komponenten bzw. Anzeige von Bildern: `JLabel`

Zur Beschriftung oder zur Anzeige eines Bildes eignet sich ein Objekt der Klasse JLabel.

Damit der Benutzer weiß, für welche Eingabe das Textfeld vorgesehen ist, beschriften wir es mit Hilfe eines JLabel-Objekts.

img/Abb_17_8_JLabel-Beschriftung.jpg — Abb. 17-8: Beschriftung mit Hilfe eines `JLabel`-Objekts

Quellcode-Ausschnitt

JAVA

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36

package gui;

import javax.swing.JFrame;
import javax.swing.JLabel;
import javax.swing.JPanel;
import javax.swing.JTextField;
import javax.swing.border.EmptyBorder;
import java.awt.Font;

public class FensterMeineErsteGUI extends JFrame {

    private JPanel contentPane;
    private JTextField tfNeuerTitel;

    public FensterMeineErsteGUI() {
        setTitle("Meine erste GUI");
        setDefaultCloseOperation(JFrame.EXIT_ON_CLOSE);
        setBounds(100, 150, 329, 169);

        contentPane = new JPanel();
        contentPane.setBorder(new EmptyBorder(5, 5, 5, 5));
        setContentPane(contentPane);
        contentPane.setLayout(null);

        tfNeuerTitel = new JTextField();
        tfNeuerTitel.setFont(new Font("Tahoma", Font.PLAIN, 12));
        tfNeuerTitel.setBounds(20, 46, 190, 20);
        contentPane.add(tfNeuerTitel);

        JLabel lbNeuerTitel = new JLabel("Neuer Fenstertitel:");
        lbNeuerTitel.setFont(new Font("Tahoma", Font.PLAIN, 12));
        lbNeuerTitel.setBounds(10, 18, 154, 14);
        contentPane.add(lbNeuerTitel);
    }

}

Abb. 17-9: Die Klasse FensterMeineErsteGUI

Erläuterungen

Zeile 30	Unter der Bezeichnung `lbNeuerTitel` wird eine lokale Variable vom Typ `JLabel` deklariert und ihr ein neu erzeugtes Objekt dieser Klasse zugewiesen. Dem Konstruktor wird dabei der anzuzeigende Text „Neuer Fenstertitel:” übergeben. Soll es möglich sein, auch aus anderen Methoden der Klasse heraus auf `lbNeuerTitel` zuzugreifen, muss `lbNeuerTitel` stattdessen als Attribut deklariert werden.
Zeile 31	Der in `lbNeuerTitel` angezeigte Text wird in der Schriftart Tahoma, mit dem Schriftstil Font.PLAIN² und der Schriftgröße 12 formatiert.
Zeile 32	Position und Größe von `lbNeuerTitel` werden festgelegt. Die linke obere Ecke von `lbNeuerTitel` hat die Koordinaten (10, 18). Seine Breite beträgt 154 und seine Höhe 14.
Zeile 33	`lbNeuerTitel` wird der `contentPane` hinzugefügt.

Das im Ordner img gespeicherte Bild smilie.gif zeigen wir mit Hilfe eines JLabel-Objekts an.

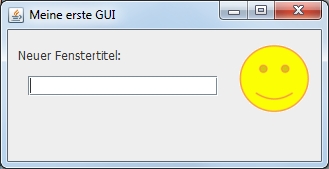

img/Abb_17_10_JLabel-Bild.jpg — Abb. 17-10: Anzeige eines Bilds mit Hilfe eines `JLabel`-Objekts

Quellcode-Ausschnitt

JAVA

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42

package gui;

import javax.swing.ImageIcon;
import javax.swing.JFrame;
import javax.swing.JLabel;
import javax.swing.JPanel;
import javax.swing.JTextField;
import javax.swing.border.EmptyBorder;
import java.awt.Font;

public class FensterMeineErsteGUI extends JFrame {

    private JPanel contentPane;
    private JTextField tfNeuerTitel;

    public FensterMeineErsteGUI() {
        setTitle("Meine erste GUI");
        setDefaultCloseOperation(JFrame.EXIT_ON_CLOSE);
        setBounds(100, 150, 329, 169);

        contentPane = new JPanel();
        contentPane.setBorder(new EmptyBorder(5, 5, 5, 5));
        setContentPane(contentPane);
        contentPane.setLayout(null);

        tfNeuerTitel = new JTextField();
        tfNeuerTitel.setFont(new Font("Tahoma", Font.PLAIN, 12));
        tfNeuerTitel.setBounds(20, 46, 190, 20);
        contentPane.add(tfNeuerTitel);

        JLabel lbNeuerTitel = new JLabel("Neuer Fenstertitel:");
        lbNeuerTitel.setFont(new Font("Tahoma", Font.PLAIN, 12));
        lbNeuerTitel.setBounds(10, 18, 154, 14);
        contentPane.add(lbNeuerTitel);

        JLabel lbSmilie = new JLabel("");
        lbSmilie.setBounds(230, 11, 72, 75);
        lbSmilie.setIcon(new ImageIcon(FensterMeineErsteGUI.class.getResource("/img/smilie.gif")));
        contentPane.add(lbSmilie);
    }

}

Abb. 17-11: Die Klasse FensterMeineErsteGUI

Erläuterungen

Zeile 36	Unter der Bezeichnung `lbSmilie` wird eine lokale Variable vom Typ `JLabel` deklariert und ihr ein neues Objekt der Klasse `JLabel` zugewiesen. Soll es möglich sein, auch aus anderen Methoden der Klasse heraus auf `lbSmilie` zuzugreifen, muss `lbSmilie` stattdessen als Attribut deklariert werden.
Zeile 37	Position und Größe von `lbSmilie` werden festgelegt. Die linke obere Ecke von `lbNeuerTitel` hat die Koordinaten (230, 11). Seine Breite beträgt 72 und seine Höhe 75.
Zeile 38	`lbSmilie` zeigt das im Ordner img gespeicherte Bild smilie.gif an. Der Ordner img befindet sich im Ordner src, der im Pfad jedoch nicht angegeben wird.
Zeile 39	`lbSmilie` wird der `contentPane` hinzugefügt.

Schaltfläche: `JButton`

Eine Schaltfläche lässt sich mit Hilfe eines Objekts der Klasse JButton erzeugen.

Für unser Beispiel benötigen wir zwei Schaltflächen. Die Schaltfläche mit der Aufschrift „Ändern“ soll dafür sorgen, dass der im Eingabefeld tfNeuerTitel angezeigte Text ausgelesen wird und dann den bisher in der Titelleiste des Fensters erscheinenden Text ersetzt. Die Schaltfläche mit der Aufschrift „Beenden“ soll die Java-Anwendung beenden.

Quellcode-Ausschnitt

JAVA

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73

package gui;

import javax.swing.ImageIcon;
import javax.swing.JButton;
import javax.swing.JFrame;
import javax.swing.JLabel;
import javax.swing.JPanel;
import javax.swing.JTextField;
import javax.swing.border.EmptyBorder;
import java.awt.Font;
import java.awt.event.ActionEvent;
import java.awt.event.ActionListener;

public class FensterMeineErsteGUI extends JFrame {

    private JPanel contentPane;
    private JTextField tfNeuerTitel;

    public FensterMeineErsteGUI() {
        setTitle("Meine erste GUI");
        setDefaultCloseOperation(JFrame.EXIT_ON_CLOSE);
        setBounds(100, 150, 329, 169);

        contentPane = new JPanel();
        contentPane.setBorder(new EmptyBorder(5, 5, 5, 5));
        setContentPane(contentPane);
        contentPane.setLayout(null);

        tfNeuerTitel = new JTextField();
        tfNeuerTitel.setFont(new Font("Tahoma", Font.PLAIN, 12));
        tfNeuerTitel.setBounds(20, 46, 190, 20);
        contentPane.add(tfNeuerTitel);

        JLabel lbNeuerTitel = new JLabel("Neuer Fenstertitel:");
        lbNeuerTitel.setFont(new Font("Tahoma", Font.PLAIN, 12));
        lbNeuerTitel.setBounds(10, 18, 154, 14);
        contentPane.add(lbNeuerTitel);

        JLabel lbSmilie = new JLabel("");
        lbSmilie.setBounds(230, 11, 72, 75);
        lbSmilie.setIcon(new ImageIcon(FensterMeineErsteGUI.class.getResource("/img/smilie.gif")));
        contentPane.add(lbSmilie);

        JButton btAendern = new JButton("Ändern");
        btAendern.setFont(new Font("Tahoma", Font.PLAIN, 12));
        btAendern.addActionListener(new ActionListener() {
            public void actionPerformed(ActionEvent arg0) {
                aendereTitel();
            }
        });
        btAendern.setBounds(20, 82, 89, 25);
        contentPane.add(btAendern);

        JButton btBeenden = new JButton("Beenden");
        btBeenden.setFont(new Font("Tahoma", Font.PLAIN, 12));
        btBeenden.addActionListener(new ActionListener() {
            public void actionPerformed(ActionEvent arg0) {
                beenden();
            }
        });
        btBeenden.setBounds(121, 82, 89, 25);
        contentPane.add(btBeenden);
    }

    private void aendereTitel() {
        setTitle(tfNeuerTitel.getText());
    }

    private void beenden() {
        dispose();
        System.exit(0);
    }
}

Abb. 17-13: Die Klasse FensterMeineErsteGUI

Erläuterungen

Zeile 44	Unter der Bezeichnung `btAendern` wird eine lokale Variable vom Typ `JButton` deklariert und ihr ein neues Objekt der Klasse `JButton` zugewiesen. Dem Konstruktor wird dabei der anzuzeigende Text „Ändern” übergeben. Soll es möglich sein, auch aus anderen Methoden der Klasse heraus auf `btAendern` zuzugreifen, muss `btAendern` stattdessen als Attribut deklariert werden.
Zeile 45	Der in `btAendern` angezeigte Text wird in der Schriftart Tahoma, mit dem Schriftstil Font.PLAIN² und der Schriftgröße 12 formatiert.
Zeile 46	Mit Hilfe der Methode `addActionListener(l: ActionListener)` kann an das jeweilige `JButton`-Objekt ein `ActionListener`-Objekt gekoppelt werden. Ein Listener lauscht auf Ereignisse die das Objekt, an das er gekoppelt ist, ihm meldet. Wird ihm ein Ereignis gemeldet, führt der Listener für diesen Zweck hinterlegte Anweisungen aus. In unserem Fall führt der an `btAendern` gekoppelte `ActionListener` seine `actionPerformed`-Methode aus, sobald die Schaltfläche `btAendern` gedrückt wird. Diese ruft wiederum die private Methode `aendereTitel()` der Klasse `FensterMeineErsteGUI` auf. Das `ActionListener`-Objekt wird mit Hilfe einer anonymen inneren Klasse erzeugt. Anonyme innere Klasse Eine anonyme innere Klasse besitzt keinen Klassennamen und wird innerhalb einer anderen Klasse deklariert. Sie ist eine Unterklasse der hinter `new` angegebenen Klasse. Innerhalb der geschweiften Klammern können Attribute und Methoden deklariert sowie geerbte Methoden der Oberklasse überschrieben werden. Das Schlüsselwort `new` sorgt dafür, dass automatisch ein Objekt der hier deklarierten anonymen Klasse erzeugt wird. JAVA new ActionListener() { public void actionPerformed(ActionEvent arg0) { aendereTitel(); } }); Abb. 17-14: Anonyme innere Unterklasse von `ActionListener` Der in Abbildung 17-14 zu sehende Audruck deklariert eine anonyme Unterklasse der Klasse `ActionListener`. Dabei wird die von `ActionListener` geerbte Methode `actionPerformed(arg0: ActionEvent)` so überschrieben, dass sie die private Methode `aendereTitel()` seiner äußeren Klasse `FensterMeineErsteGUI` aufruft (vgl. Abbildung 17-13, Zeile 48). Das Schlüsselwort `new` sorgt dafür, dass automatisch ein Objekt dieser Klasse erzeugt wird. Dieses Objekt wird dann der Methode `addActionListener(l: ActionListener)` als Argument übergeben (vgl. Abbildung 17-13, Zeile 46 bis 50).
Zeile 51	Position und Größe von `btAendern` werden festgelegt. Die linke obere Ecke von `btAendern` hat die Koordinaten (20, 82). Seine Breite beträgt 89 und seine Höhe 25.
Zeile 52	`btAendern` wird der `contentPane` hinzugefügt.
Zeile 66	Der im Eingabefeld `tfNeuerTitel` angezeigte Text wird ausgelesen und ersetzt dann den bisher in der Titelleiste des Fensters erscheinenden Text.
Zeile 70	Das Fensters wird geschlossen.
Zeile 71	Die Java-Anwendung wird beendet.

Aufgabe 17-1: Body Mass Index (GUI)

Erstellen Sie für die in Aufgabe 9-8 erstellte Anwendung „Body Mass Index“ folgende grafische Benutzeroberfläche:

img/Abb_17_15_FensterBMI_neu.jpg — Abb. 17-15: Die GUI-Klasse `FensterBMI`

Vorgaben

Nutzen Sie die in Aufgabe 9-8 erstellte Fachklasse Person.
Die in Abbildung 17-15 zu sehende Grafik steht als Bilddatei zur Verfügung.
Verwenden Sie zur Ausgabe der Daten Objekte der Klasse JTextField, deren Text mit Hilfe der Methode setEditable(b: boolean) vor Änderungen durch den Benutzer geschützt wird.
Durch das Betätigen der Schaltfläche Neu sollen alle Ein- und Ausgabefelder geleert werden.
Beim Programmstart und nach dem Betätigen der Schaltfläche Neu soll mit Hilfe der Anweisung tfVorname.requestFocus(); die Eingabemarke in das Eingabefeld tfVorname gesetzt werden.
Berücksichtigen Sie das Schichtenkonzept. Das heißt, ersetzen Sie die bisher genutzte UI-Klasse Benutzerkonsole durch die neu erstellte GUI-Klasse FensterBMI, ohne dass hierdurch Änderungen an der Fachklasse BodyMassIndex notwendig werden.

Lösung

JAVA

package gui;

import app.BodyMassIndex;
import app.Person;
import myBib.Werkzeug;

import javax.swing.JFrame;
import javax.swing.JPanel;
import javax.swing.border.EmptyBorder;
import javax.swing.ImageIcon;
import javax.swing.JTextField;
import javax.swing.JLabel;
import javax.swing.JButton;

import java.awt.event.ActionListener;
import java.awt.event.ActionEvent;
import java.awt.EventQueue;
import java.awt.Font;
import java.awt.Component;
import javax.swing.Box;

public class FensterBMI extends JFrame {

    private JPanel contentPane;
    private JTextField tfGewicht;
    private JTextField tfGroesse;
    private JTextField tfBMI;
    private JTextField tfAuswertung;
    private JTextField tfVorname;
    private JTextField tfNachname;
    private JTextField tfPerson;

    public static void main(String[] args) {
        EventQueue.invokeLater(new Runnable() {
            public void run() {
                try {
                    FensterBMI frame = new FensterBMI();
                    frame.setVisible(true);
                } catch (Exception e) {
                    e.printStackTrace();
                }
            }
        });
    }

    public FensterBMI() {
        setTitle("Body Mass Index");
        setDefaultCloseOperation(JFrame.EXIT_ON_CLOSE);
        setBounds(100, 100, 400, 361);
        contentPane = new JPanel();
        contentPane.setBorder(new EmptyBorder(5, 5, 5, 5));
        setContentPane(contentPane);
        contentPane.setLayout(null);

        tfGewicht = new JTextField();
        tfGewicht.setFont(new Font("Tahoma", Font.PLAIN, 12));
        tfGewicht.setBounds(267, 80, 87, 20);
        contentPane.add(tfGewicht);

        tfGroesse = new JTextField();
        tfGroesse.setFont(new Font("Tahoma", Font.PLAIN, 12));
        tfGroesse.setBounds(267, 108, 87, 20);
        contentPane.add(tfGroesse);

        tfBMI = new JTextField();
        tfBMI.setFont(new Font("Tahoma", Font.PLAIN, 12));
        tfBMI.setEditable(false);
        tfBMI.setBounds(154, 207, 199, 20);
        contentPane.add(tfBMI);

        tfAuswertung = new JTextField();
        tfAuswertung.setFont(new Font("Tahoma", Font.PLAIN, 12));
        tfAuswertung.setEditable(false);
        tfAuswertung.setBounds(154, 238, 199, 20);
        contentPane.add(tfAuswertung);

        JLabel lbGewichtInKg = new JLabel("Gewicht (in kg):");
        lbGewichtInKg.setFont(new Font("Tahoma", Font.PLAIN, 12));
        lbGewichtInKg.setBounds(155, 77, 102, 26);
        contentPane.add(lbGewichtInKg);

        JLabel lbGroesseInM = new JLabel("Größe (in m):");
        lbGroesseInM.setFont(new Font("Tahoma", Font.PLAIN, 12));
        lbGroesseInM.setBounds(155, 105, 102, 26);
        contentPane.add(lbGroesseInM);

        JLabel lbBMI = new JLabel("Der BMI beträgt:");
        lbBMI.setFont(new Font("Tahoma", Font.PLAIN, 12));
        lbBMI.setBounds(27, 204, 120, 26);
        contentPane.add(lbBMI);

        JLabel lbAuswertung = new JLabel("Auswertung:");
        lbAuswertung.setFont(new Font("Tahoma", Font.PLAIN, 12));
        lbAuswertung.setBounds(27, 233, 78, 30);
        contentPane.add(lbAuswertung);

        JLabel lbWaage = new JLabel("");
        lbWaage.setIcon(new ImageIcon(FensterBMI.class.getResource("/img/Waage.gif")));
        lbWaage.setBounds(25, 13, 110, 100);
        contentPane.add(lbWaage);

        JButton btBerechnen = new JButton("Berechnen");
        btBerechnen.addActionListener(new ActionListener() {
            public void actionPerformed(ActionEvent e) {
                berechnen();
            }
        });
        btBerechnen.setBounds(141, 284, 100, 25);
        contentPane.add(btBerechnen);

        JButton btNeu = new JButton("Neu");
        btNeu.addActionListener(new ActionListener() {
            public void actionPerformed(ActionEvent arg0) {
                neu();
            }
        });
        btNeu.setBounds(20, 284, 100, 25);
        contentPane.add(btNeu);

        JButton btBeenden = new JButton("Beenden");
        btBeenden.addActionListener(new ActionListener() {
            public void actionPerformed(ActionEvent e) {
                beenden();
            }
        });
        btBeenden.setBounds(262, 284, 100, 25);
        contentPane.add(btBeenden);

        JLabel lbVorname = new JLabel("Vorname:");
        lbVorname.setFont(new Font("Tahoma", Font.PLAIN, 12));
        lbVorname.setBounds(155, 21, 102, 26);
        contentPane.add(lbVorname);

        tfVorname = new JTextField();
        tfVorname.setFont(new Font("Tahoma", Font.PLAIN, 12));
        tfVorname.setBounds(267, 24, 87, 20);
        contentPane.add(tfVorname);

        JLabel lbNachname = new JLabel("Nachname:");
        lbNachname.setFont(new Font("Tahoma", Font.PLAIN, 12));
        lbNachname.setBounds(155, 49, 102, 26);
        contentPane.add(lbNachname);

        tfNachname = new JTextField();
        tfNachname.setFont(new Font("Tahoma", Font.PLAIN, 12));
        tfNachname.setBounds(267, 52, 87, 20);
        contentPane.add(tfNachname);

        tfPerson = new JTextField();
        tfPerson.setFont(new Font("Tahoma", Font.PLAIN, 12));
        tfPerson.setEditable(false);
        tfPerson.setBounds(154, 176, 199, 20);
        contentPane.add(tfPerson);

        JLabel lbPerson = new JLabel("Person:");
        lbPerson.setFont(new Font("Tahoma", Font.PLAIN, 12));
        lbPerson.setBounds(27, 173, 120, 26);
        contentPane.add(lbPerson);

        tfVorname.requestFocus();
    }

    private void neu() {
        tfVorname.setText(null);
        tfNachname.setText(null);
        tfGewicht.setText(null);
        tfGroesse.setText(null);
        tfPerson.setText(null);
        tfBMI.setText(null);
        tfAuswertung.setText(null);
        tfGewicht.requestFocus();
    }

    private void beenden() {
        dispose();
        System.exit(0);
    }

    private void berechnen() {
        String vorname;
        String nachname;
        double gewicht;
        double groesse;
        Person person;
        double bmiWert;
        String bmiAuswertung;

        //Eingabewerte ermitteln
        vorname = tfVorname.getText();
        nachname = tfNachname.getText();
        gewicht = Double.parseDouble(tfGewicht.getText().replace(',', '.'));
        groesse = Double.parseDouble(tfGroesse.getText().replace(',', '.'));

        //Verarbeitung
        person = new Person(vorname, nachname);
        person.setGewicht(gewicht);
        person.setGroesse(groesse);
        bmiWert = person.berechneBMI();

bmiWert = Math.round(bmiWert * 100) / 100.0;

bmiWert = Werkzeug.runden(bmiWert, 2);

        bmiAuswertung = person.ermittleAuswertungBMI();

        //Ausgabe
        tfPerson.setText(person.getVorname() + " " + person.getNachname());
        tfBMI.setText(Double.toString(bmiWert).replace('.', ','));
        tfAuswertung.setText(bmiAuswertung);
    }
}

BMI auf zwei Nachkommastellen runden:

Abb. 17-16: Die GUI-Klasse FensterBMI (Quellcode)

Aufgabe 17-2: Halbjahresleistung III (GUI)

Erstellen Sie für die in Aufgabe 9-7 erstellte Anwendung „Noten II“ folgende grafische Benutzeroberfläche:

img/Abb_17_17_FensterHalbjahresleistung.jpg — Abb. 17-17: Die GUI-Klasse `FensterHalbjahresleistung`

Vorgaben

Nutzen Sie die in Aufgabe 9-7 erstellte Fachklasse Halbjahresleistung.
Die in Abbildung 17-17 zu sehende Grafik steht als Bilddatei zur Verfügung.
Verwenden Sie zur Ausgabe der Daten Objekte der Klasse JTextField, deren Text mit Hilfe der Methode setEditable(b: boolean) vor Änderungen durch den Benutzer geschützt wird.
Zentrieren Sie den in den Ein- und Ausgabefeldern angezeigten Text mit Hilfe der Anweisung objektnameTextfeld.setHorizontalAlignment(SwingConstants.CENTER);
Durch das Betätigen der Schaltfläche Neu sollen alle Ein- und Ausgabefelder geleert werden.
Beim Programmstart und nach dem Betätigen der Schaltfläche Neu soll die Eingabemarke in das Eingabefeld tfNoteKlArb1 gesetzt werden.
Berücksichtigen Sie das Schichtenkonzept. Das heißt, ersetzen Sie die bisher genutzte UI-Klasse Benutzerkonsole durch die neu erstellte GUI-Klasse FensterNoteII, ohne dass hierdurch Änderungen an der Fachklasse Noten notwendig werden.

Lösung

JAVA

package gui;

import app.Halbjahresleistung;

import myBib.Werkzeug;

import javax.swing.JButton;
import javax.swing.JFrame;
import javax.swing.JLabel;
import javax.swing.JPanel;
import javax.swing.JTextField;
import javax.swing.ImageIcon;
import javax.swing.border.EmptyBorder;
import java.awt.Font;
import java.awt.event.ActionEvent;
import java.awt.event.ActionListener;
import javax.swing.SwingConstants;

public class FensterHalbjahresleistung extends JFrame {

    private JPanel contentPane;
    private JTextField tfNoteKlArb1;
    private JTextField tfNoteKlArb2;
    private JTextField tfNoteMuendlich;
    private JTextField tfSchnitt;
    private JTextField tfZeugnisnote;

    public FensterHalbjahresleistung() {
        setTitle("Noten");
        setDefaultCloseOperation(JFrame.EXIT_ON_CLOSE);
        setBounds(100, 100, 372, 299);
        contentPane = new JPanel();
        contentPane.setBorder(new EmptyBorder(5, 5, 5, 5));
        setContentPane(contentPane);
        contentPane.setLayout(null);

        tfNoteKlArb1 = new JTextField();
        tfNoteKlArb1.setHorizontalAlignment(SwingConstants.CENTER);
        tfNoteKlArb1.setFont(new Font("Tahoma", Font.PLAIN, 12));
        tfNoteKlArb1.setBounds(138, 21, 47, 23);
        contentPane.add(tfNoteKlArb1);

        tfNoteKlArb2 = new JTextField();
        tfNoteKlArb2.setHorizontalAlignment(SwingConstants.CENTER);
        tfNoteKlArb2.setFont(new Font("Tahoma", Font.PLAIN, 12));
        tfNoteKlArb2.setBounds(138, 54, 47, 24);
        contentPane.add(tfNoteKlArb2);

        tfNoteMuendlich = new JTextField();
        tfNoteMuendlich.setHorizontalAlignment(SwingConstants.CENTER);
        tfNoteMuendlich.setFont(new Font("Tahoma", Font.PLAIN, 12));
        tfNoteMuendlich.setBounds(138, 89, 47, 23);
        contentPane.add(tfNoteMuendlich);

        tfSchnitt = new JTextField();
        tfSchnitt.setHorizontalAlignment(SwingConstants.CENTER);
        tfSchnitt.setFont(new Font("Tahoma", Font.PLAIN, 12));
        tfSchnitt.setEditable(false);
        tfSchnitt.setBounds(246, 162, 85, 23);
        contentPane.add(tfSchnitt);

        tfZeugnisnote = new JTextField();
        tfZeugnisnote.setHorizontalAlignment(SwingConstants.CENTER);
        tfZeugnisnote.setFont(new Font("Tahoma", Font.PLAIN, 12));
        tfZeugnisnote.setEditable(false);
        tfZeugnisnote.setBounds(246, 196, 85, 23);
        contentPane.add(tfZeugnisnote);

        JLabel lbNoteKlArb1 = new JLabel("1. Klassenarbeit:");
        lbNoteKlArb1.setFont(new Font("Tahoma", Font.PLAIN, 12));
        lbNoteKlArb1.setBounds(32, 21, 102, 23);
        contentPane.add(lbNoteKlArb1);

        JLabel lbNoteKlArb2 = new JLabel("2. Klassenarbeit:");
        lbNoteKlArb2.setFont(new Font("Tahoma", Font.PLAIN, 12));
        lbNoteKlArb2.setBounds(32, 55, 102, 23);
        contentPane.add(lbNoteKlArb2);

        JLabel lbNoteMuendlich = new JLabel("Mündliche Note:");
        lbNoteMuendlich.setFont(new Font("Tahoma", Font.PLAIN, 12));
        lbNoteMuendlich.setBounds(32, 89, 102, 23);
        contentPane.add(lbNoteMuendlich);

        JLabel lbNotendurchschnitt = new JLabel("Notendurchschnitt:");
        lbNotendurchschnitt.setFont(new Font("Tahoma", Font.PLAIN, 12));
        lbNotendurchschnitt.setBounds(123, 162, 106, 23);
        contentPane.add(lbNotendurchschnitt);

        JLabel lbZeugnisnote = new JLabel("Zeugnisnote:");
        lbZeugnisnote.setFont(new Font("Tahoma", Font.PLAIN, 12));
        lbZeugnisnote.setBounds(123, 196, 106, 23);
        contentPane.add(lbZeugnisnote);

        JLabel lbZeugnis = new JLabel("");
        lbZeugnis.setIcon(new ImageIcon(FensterHalbjahresleistung.class.getResource("/img/Zeugnis.gif")));
        lbZeugnis.setBounds(22, 136, 91, 114);
        contentPane.add(lbZeugnis);

        JButton btBerechnen = new JButton("Berechnen");
        btBerechnen.addActionListener(new ActionListener() {
            public void actionPerformed(ActionEvent e) {
                berechnen();
            }
        });
        btBerechnen.setBounds(226, 54, 101, 25);
        contentPane.add(btBerechnen);

        JButton btNeu = new JButton("Neu");
        btNeu.addActionListener(new ActionListener() {
            public void actionPerformed(ActionEvent arg0) {
                neu();
            }
        });
        btNeu.setBounds(226, 20, 101, 25);
        contentPane.add(btNeu);

        JButton btBeenden = new JButton("Beenden");
        btBeenden.addActionListener(new ActionListener() {
            public void actionPerformed(ActionEvent e) {
                beenden();
            }
        });
        btBeenden.setBounds(226, 88, 101, 25);
        contentPane.add(btBeenden);
    }

    private void neu() {
        tfNoteKlArb1.setText(null);
        tfNoteKlArb2.setText(null);
        tfNoteMuendlich.setText(null);
        tfSchnitt.setText(null);
        tfZeugnisnote.setText(null);
        tfNoteKlArb1.requestFocus();
    }

    private void beenden() {
        dispose();
        System.exit(0);
    }

    private void berechnen() {
        Halbjahresleistung halbjahresleistung = new Halbjahresleistung();
        double notenschnitt;

        halbjahresleistung.setNoteKlArb1( Integer.parseInt(tfNoteKlArb1.getText()) );
        halbjahresleistung.setNoteKlArb2( Integer.parseInt(tfNoteKlArb2.getText()) );
        halbjahresleistung.setNoteMuendlich( Integer.parseInt(tfNoteMuendlich.getText()) );

        notenschnitt = halbjahresleistung.berechneNotendurchschnitt();

notenschnitt = Math.round(notenschnitt * 100) / 100.0;

notenschnitt = Werkzeug.runden(notenschnitt, 2);

        tfSchnitt.setText(Double.toString(notenschnitt).replace(".", ","));
        tfZeugnisnote.setText(halbjahresleistung.ermittleZeugnisnote());
    }
}

Notendurchschnitt auf zwei Nachkommastellen runden:

Abb. 17-18: Die GUI-Klasse FensterHalbjahresleistung (Quellcode)
